Diseñar una extrusión de aluminio para sistemas de montaje solar requiere mucho más que seleccionar una aleación y definir un perfil rectangular. Los ingenieros deben evaluar las cargas estructurales, la luz entre apoyos, la geometría de la sección, el espesor de pared, los puntos de conexión, las tolerancias, la fabricación, el acabado superficial y el volumen de producción como un único sistema.
En aplicaciones fotovoltaicas, una extrusión correctamente diseñada puede reducir el consumo de material, simplificar el montaje y mejorar la consistencia dimensional. Sin embargo, reducir el peso del perfil sin evaluar la rigidez, la deflexión y los requisitos de conexión puede generar problemas de ingeniería durante las etapas posteriores del proyecto.
Esta guía explica las principales decisiones de ingeniería para desarrollar una extrusión de aluminio destinada a sistemas fotovoltaicos sobre cubierta, estructuras solares sobre suelo, marquesinas solares y otras aplicaciones de montaje fotovoltaico.
¿Qué debe definirse antes de diseñar una extrusión de aluminio para sistemas solares?
Solar aluminum extrusion profiles
El diseño de la extrusión debe comenzar con la aplicación y no con un perfil de aluminio existente. Antes de crear la sección transversal, el equipo de ingeniería debe definir cómo se cargará, conectará, fabricará e instalará el componente.
Una especificación preliminar de diseño debería incluir:
- Aplicación solar: cubierta, instalación sobre suelo, marquesina solar, seguidor solar o soporte de equipos
- Luz libre: distancia entre los puntos estructurales de apoyo
- Cargas: viento, nieve, peso propio y cargas aplicables al proyecto
- Método de conexión: abrazaderas, tornillos, soportes, fijaciones o canales integrados
- Dimensiones del módulo: tamaño del panel y geometría de la interfaz de montaje
- Aleación y temple: seleccionados según los requisitos mecánicos y de fabricación
- Espesor de pared: definido según resistencia, rigidez y viabilidad de extrusión
- Tolerancias dimensionales: establecidas según las interfaces funcionales
- Acabado superficial: acabado de extrusión, anodizado o pintura en polvo
- Longitud de corte: longitud estándar y longitud final del componente
- Fabricación secundaria: corte, taladrado, punzonado, roscado o mecanizado CNC
- Volumen de producción: prototipos, pedido inicial y demanda anual
Definir estos parámetros desde el principio evita un error habitual de ingeniería: diseñar primero la extrusión e intentar adaptar posteriormente la aplicación al perfil resultante.
Principio de ingeniería: Una extrusión para sistemas solares debe diseñarse alrededor del caso de carga, la geometría de conexión y el proceso de fabricación, no únicamente alrededor de una dimensión exterior o de un objetivo de peso.
Paso 1: Definir la función de la extrusión de aluminio para sistemas solares
Solar Extrusion
La primera pregunta de diseño es qué función debe cumplir realmente el perfil de aluminio.
Una extrusión para aplicaciones fotovoltaicas puede funcionar como riel de montaje, marco de módulo, soporte estructural, soporte de equipos, elemento de gestión de cables o componente de un conjunto estructural mayor.
Cada función establece diferentes prioridades de diseño.
| Componente | Función principal | Consideración de diseño importante |
|---|---|---|
| Riel de montaje solar | Soporta y conecta los módulos fotovoltaicos | Luz, rigidez y geometría de conexión |
| Marco del módulo | Soporta el perímetro del panel solar | Interfaz con el vidrio y precisión dimensional |
| Soporte para instalación sobre suelo | Transfiere las cargas estructurales | Viento, nieve, luz y cargas de conexión |
| Perfil para marquesina solar | Soporte estructural y arquitectónico | Resistencia, apariencia e integración del drenaje |
| Soporte de equipos | Soporta equipos eléctricos o mecánicos | Resistencia y facilidad de mecanizado |
Por ejemplo, un riel de montaje no debería diseñarse con los mismos criterios que un marco de módulo visible. El riel puede priorizar la rigidez y el rendimiento de las conexiones, mientras que el marco puede requerir mayor precisión dimensional y calidad superficial.
Paso 2: Determinar el caso de carga del sistema solar
olar Mounting Load Case
Una vez definida la función del componente, el siguiente paso consiste en determinar las cargas que actuarán sobre el perfil.
Los componentes de montaje fotovoltaico pueden experimentar diferentes tipos de carga:
- Peso propio de los módulos fotovoltaicos y componentes de montaje
- Presión y succión del viento
- Cargas de nieve
- Cargas locales en los puntos de conexión
- Efectos de la expansión térmica
- Cargas transferidas mediante abrazaderas y elementos de fijación
- Cargas de instalación y mantenimiento cuando corresponda
La carga de diseño real depende de la ubicación del proyecto, la configuración del sistema de montaje, el diseño estructural y los requisitos de ingeniería aplicables.
Por esta razón, una extrusión de aluminio para sistemas solares no debe especificarse únicamente mediante sus dimensiones nominales. Por ejemplo, dos perfiles de 40 × 40 mm pueden presentar características estructurales muy diferentes según el espesor de pared, la geometría interna, la aleación y la orientación.
Paso 3: Establecer la luz y la separación entre apoyos
aluminum extrusion solar profiles
La luz entre apoyos es una de las variables más importantes en el diseño de extrusiones solares. Un riel de montaje que soporta la misma carga de módulo puede requerir una sección transversal considerablemente diferente cuando cambia la distancia entre apoyos.
Las luces libres más largas generalmente aumentan las exigencias de flexión y deflexión. Incrementar la profundidad del perfil o modificar la sección transversal puede mejorar la eficiencia estructural sin añadir material de manera uniforme.
Por ello, los ingenieros deben definir:
- Distancia entre los puntos de apoyo
- Orientación del perfil
- Distribución de las cargas
- Número y posición de los elementos de fijación
- Deflexión máxima permitida
- Condiciones de servicio previstas
La pregunta no debería ser simplemente “¿Cuánto aluminio debe contener el perfil?” Una pregunta de ingeniería más útil es “¿Cómo debe distribuirse el material dentro de la sección transversal para conseguir la rigidez necesaria?”
Paso 4: Optimizar la sección transversal del perfil
La geometría de la sección transversal es una de las principales ventajas de la extrusión de aluminio.
A diferencia de una pletina sencilla o de una pieza fabricada a partir de chapa, una extrusión puede incorporar profundidad estructural, nervaduras, canales, ranuras, interfaces de fijación y otras características funcionales en una única sección continua.
Dependiendo de la aplicación, los diseñadores pueden considerar:
- Mayor profundidad de sección
- Nervaduras internas
- Cámaras huecas
- Bridas
- Canales de fijación
- Interfaces para abrazaderas
- Canales para gestión de cables
- Elementos de drenaje
- Zonas de refuerzo
- Interfaces de montaje integradas
El objetivo no es conseguir la máxima complejidad geométrica. Cada característica adicional puede afectar el diseño de la matriz, la viabilidad de extrusión, el consumo de material, el acabado y el coste de fabricación.
Por tanto, la mejor sección transversal es aquella que proporciona el rendimiento estructural y funcional requerido con una geometría que pueda fabricarse de forma consistente.
Conclusión de diseño: Aumentar estratégicamente la profundidad de la sección o colocar el material donde realmente se necesita puede mejorar la eficiencia frente a la flexión más que aumentar uniformemente el espesor de pared.
Paso 5: Seleccionar el espesor de pared adecuado
Aluminum Alloy Choosing
El espesor de pared influye en el peso, la rigidez, la resistencia, la viabilidad de extrusión y el coste.
No existe un espesor de pared universalmente correcto para todas las extrusiones destinadas a sistemas solares. Una pared delgada puede reducir el consumo de material, pero también puede generar limitaciones de fabricación, deformación o rendimiento estructural. Una pared considerablemente más gruesa puede aumentar la robustez local, pero también incrementa el peso y el coste del material.
| Enfoque de diseño | Beneficio potencial | Posible preocupación |
|---|---|---|
| Paredes delgadas | Menor consumo de material | Viabilidad de extrusión y deformación local |
| Paredes moderadas | Equilibrio entre peso y rendimiento | Requiere optimización específica para la aplicación |
| Paredes gruesas | Mayor robustez local | Mayor peso y coste del material |
| Geometría variable | Material concentrado donde es necesario | Mayor complejidad de la matriz |
En lugar de seleccionar un espesor de pared a partir de una recomendación genérica de catálogo, el diseñador debería evaluar la sección transversal completa y las condiciones reales de carga.
Paso 6: Elegir la aleación y el temple de aluminio
La selección de la aleación debe responder a los requisitos mecánicos y de fabricación de la extrusión.
El aluminio 6063 está ampliamente asociado con geometrías fáciles de extruir, buena calidad superficial y buen comportamiento en procesos de acabado. El aluminio 6061 suele considerarse cuando son importantes un mayor rendimiento estructural y la capacidad de mecanizado.
Sin embargo, la selección de la aleación no debe separarse de la geometría del perfil. Cambiar de una aleación a otra no soluciona automáticamente una sección transversal mal diseñada.
| Consideración | Pregunta de diseño |
|---|---|
| Resistencia | ¿Qué rendimiento mecánico requiere la aplicación? |
| Extrudabilidad | ¿Puede producirse la geometría de forma eficiente? |
| Acabado superficial | ¿Son importantes la apariencia o el anodizado? |
| Mecanizado | ¿Será necesario taladrado, roscado o mecanizado CNC? |
| Entorno | ¿A qué condiciones exteriores estará expuesto el componente? |
| Coste | ¿La aleación contribuye al coste total de propiedad requerido? |
Para componentes solares estructurales, la aleación y el temple deben especificarse conjuntamente con la sección transversal y el caso de carga de ingeniería.
Paso 7: Diseñar las conexiones y fijaciones dentro de la extrusión
aluminum solar extrusion
Una de las principales razones para utilizar una extrusión personalizada es la posibilidad de integrar elementos de conexión directamente en el perfil.
Un riel de montaje solar puede incorporar canales para tornillos, abrazaderas o elementos de fijación deslizantes. Esto puede simplificar la instalación y reducir el número de soportes o piezas fabricadas por separado.
Entre las características integradas posibles se encuentran:
- Ranuras en T
- Canales para elementos de fijación
- Interfaces para abrazaderas
- Zonas de conexión para soportes
- Canales para tuercas
- Ranuras de montaje
- Elementos de alineación
Sin embargo, el sistema de fijación debe considerarse durante el diseño de la extrusión. El espesor de pared local, el acceso para los elementos de fijación y la transferencia de cargas alrededor de los puntos de conexión pueden afectar significativamente el componente final.
Un perfil que funciona correctamente bajo una carga distribuida puede necesitar modificaciones si las cargas concentradas de abrazaderas o tornillos generan tensiones locales elevadas.
Paso 8: Considerar la expansión térmica en perfiles solares de aluminio
Los sistemas solares exteriores experimentan variaciones de temperatura durante su vida útil. El aluminio se expande y contrae con los cambios de temperatura, por lo que el movimiento térmico es una consideración importante en rieles largos y conjuntos de grandes dimensiones.
Por ello, el diseño de la extrusión debe coordinarse con las juntas de expansión, la estrategia de fijación y la disposición de los apoyos del sistema de montaje.
En instalaciones solares de gran longitud, el ingeniero debería considerar:
- Longitud del perfil
- Rango de temperatura previsto
- Puntos de conexión fijos y deslizantes
- Holgura para expansión
- Fricción en las conexiones
- Interacción con materiales adyacentes
El movimiento térmico debe abordarse a nivel del sistema y no únicamente como una propiedad aislada del material.
Paso 9: Diseñar la extrusión de aluminio para facilitar la fabricación
Consider Tooling Cost and Production Volume
Un perfil técnicamente eficiente también debe ser práctico para extruir.
Una geometría compleja puede aumentar la dificultad de fabricación de la matriz y el coste de producción. Las variaciones importantes de espesor, las características extremadamente delgadas y determinadas secciones huecas pueden requerir una revisión adicional antes de comenzar la producción.
La fabricabilidad debe evaluarse antes de finalizar el plano técnico.
| Característica del perfil | Pregunta de fabricación |
|---|---|
| Paredes delgadas | ¿Puede extruirse la geometría requerida de forma consistente? |
| Canales profundos | ¿La geometría de la matriz mantendrá la estabilidad necesaria? |
| Secciones huecas | ¿La matriz requerida es técnicamente viable? |
| Espesores de pared desiguales | ¿Podrían afectar al flujo del metal? |
| Transiciones pronunciadas | ¿Puede el perfil producirse y acabarse de forma fiable? |
| Características integradas | ¿Reducen suficientemente la fabricación posterior para justificar la complejidad de la matriz? |
El mejor diseño de una extrusión solar equilibra la eficiencia estructural con la viabilidad del proceso de extrusión.

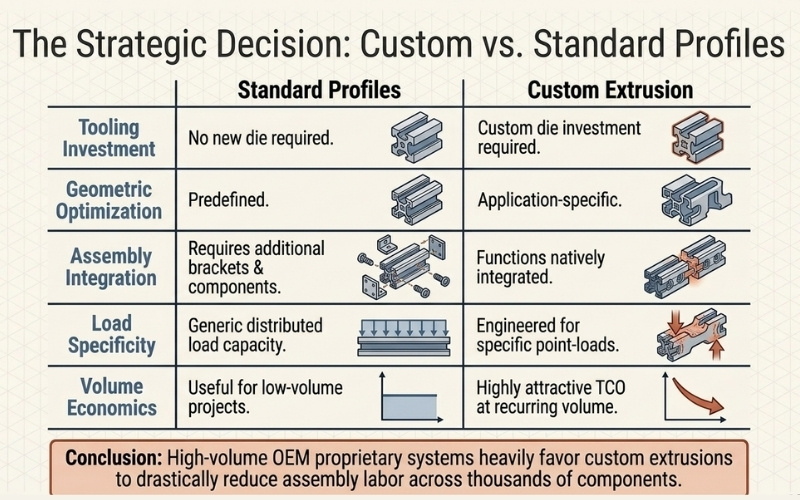

Paso 10: Considerar el coste de la matriz y el volumen de producción
Las extrusiones de aluminio personalizadas requieren una matriz específica. La economía de esta matriz depende en gran medida de la complejidad del perfil y del volumen de producción.
Un perfil personalizado puede estar justificado cuando proporciona beneficios medibles, como menor consumo de material, menos componentes, reducción del mecanizado o mayor velocidad de montaje.
Para aplicaciones de bajo volumen, una extrusión estándar puede ser económicamente más conveniente. Para una producción OEM de alto volumen, un perfil personalizado puede ofrecer un mayor valor a largo plazo.
| Situación de producción | Estrategia potencialmente adecuada |
|---|---|
| Prototipo o volumen muy bajo | Evaluar primero perfiles estándar |
| Volumen recurrente moderado | Comparar el coste total de propiedad de perfiles estándar y personalizados |
| Producción de gran volumen | La extrusión personalizada puede justificar la inversión en la matriz |
| Conjunto complejo | Las características integradas pueden reducir la mano de obra de montaje |
La decisión correcta debe basarse en el coste total del componente entregado y no únicamente en el precio de la matriz.
Paso 11: Definir las tolerancias de la extrusión de aluminio
No todas las dimensiones de un plano de perfil solar necesitan la misma tolerancia.
Las interfaces críticas pueden requerir un control dimensional más estricto que las superficies no funcionales. Algunos ejemplos son las interfaces de las abrazaderas, las zonas de contacto con el módulo, los canales de conexión y los componentes de acoplamiento.
Las tolerancias excesivamente estrictas pueden aumentar la complejidad y el coste de fabricación sin aportar una mejora real al sistema.
Por ello, un plano técnico práctico debería identificar:
- Dimensiones críticas de acoplamiento
- Dimensiones funcionales
- Dimensiones no críticas
- Requisitos de longitud de corte
- Requisitos superficiales
- Normas de extrusión aplicables
En proyectos B2B internacionales, los requisitos de tolerancia deben acordarse antes de la producción y no interpretarse después del primer envío.
Paso 12: Determinar si se requiere fabricación secundaria
Las extrusiones solares suelen requerir operaciones adicionales después de la extrusión.
Estas operaciones pueden incluir:
- Corte a longitud
- Taladrado
- Punzonado
- Roscado
- Mecanizado CNC
- Ranurado
- Desbarbado
- Montaje
La fabricación secundaria debe considerarse durante el diseño inicial del perfil.
Por ejemplo, un canal de fijación integrado puede eliminar una operación independiente de taladrado. Una característica específica de posicionamiento puede reducir el tiempo de montaje. Una geometría de extrusión modificada puede eliminar la necesidad de fabricar un soporte separado.
Estas mejoras pueden generar un menor coste total de propiedad aunque el precio unitario de la extrusión sea superior.
Paso 13: Seleccionar el acabado superficial según el entorno de trabajo
Los componentes de montaje solar suelen estar expuestos a radiación solar, humedad, cambios de temperatura y contaminantes ambientales. Por ello, el tratamiento superficial debe corresponder al entorno de servicio y a las especificaciones del proyecto.
| Acabado | Aplicación potencial | Consideración principal |
|---|---|---|
| Acabado de extrusión | Componentes industriales o piezas que recibirán otro tratamiento | Requisitos de acabado sencillos |
| Anodizado transparente | Componentes solares exteriores visibles | Apariencia y durabilidad superficial |
| Anodizado negro | Componentes solares arquitectónicos | Apariencia y uniformidad |
| Pintura en polvo | Aplicaciones arquitectónicas especializadas | Color y especificación del recubrimiento |
Para obtener información adicional sobre las opciones de acabado de perfiles de aluminio, BOR-USA ofrece una categoría específica de perfiles de aluminio anodizado.
Ejemplo de diseño de una extrusión solar: riel de montaje
Consideremos un riel de montaje de aluminio que soporta módulos fotovoltaicos entre puntos estructurales de fijación.
El diseño inicial podría especificar únicamente las dimensiones exteriores del riel. Este enfoque es incompleto.
Un flujo de ingeniería más adecuado definiría:
- Peso del módulo y distribución de la carga
- Requisitos de viento y nieve
- Luz del riel
- Separación entre apoyos
- Configuración de tornillos y abrazaderas
- Rigidez requerida y deflexión máxima admisible
- Aleación y temple
- Espesor de pared
- Geometría de la sección transversal
- Acabado superficial
- Longitud de corte
- Fabricación secundaria requerida
La extrusión resultante puede evaluarse posteriormente en términos de rendimiento estructural, fabricabilidad y coste total del componente entregado.
Este enfoque es más fiable que seleccionar un riel comercial únicamente según sus dimensiones o peso.
¿Cómo reducir el peso sin debilitar una extrusión solar?
La reducción de peso suele ser un objetivo importante en los sistemas de montaje fotovoltaico. Sin embargo, una estrategia incorrecta puede reducir el rendimiento estructural.
En lugar de eliminar material uniformemente, los diseñadores pueden optimizar la ubicación del material dentro de la sección transversal.
Entre las estrategias posibles se encuentran:
- Aumentar la profundidad de la sección donde se necesita resistencia a la flexión
- Eliminar material que no cumple una función
- Utilizar nervaduras internas de forma estratégica
- Integrar elementos de fijación
- Reducir espesores de pared innecesarios
- Utilizar geometrías huecas cuando sean apropiadas
- Eliminar soportes independientes mediante la integración de funciones en el perfil
El objetivo es conseguir una masa funcional mínima, no simplemente el menor peso de material posible.
Recomendación profesional: Optimice primero la sección transversal antes de reducir material. Una nervadura o brida correctamente posicionada puede proporcionar en determinados casos mayor valor estructural que añadir aluminio de forma uniforme en todo el perfil.
Perfiles de aluminio estándar vs. extrusiones personalizadas para sistemas solares
La decisión entre una extrusión estándar y una personalizada debe basarse en los requisitos técnicos y económicos de la aplicación.
| Factor | Perfil estándar | Extrusión personalizada |
|---|---|---|
| Matriz | Normalmente no requiere una nueva matriz | Requiere una matriz personalizada |
| Geometría | Predeterminada | Específica para la aplicación |
| Integración | Puede requerir componentes adicionales | Las funciones pueden integrarse en el perfil |
| Optimización | Limitada a las secciones disponibles | Puede adaptarse a casos de carga específicos |
| Economía de volumen | Útil para aplicaciones de menor volumen | Suele resultar más atractiva con producción recurrente |
| Montaje | Puede requerir soportes adicionales | Puede reducir componentes secundarios |
Para sistemas de montaje solar propietarios, una extrusión personalizada resulta especialmente interesante cuando la geometría puede reducir operaciones de montaje o mejorar la eficiencia del material en miles de componentes.
¿Qué debe incluir un plano de una extrusión de aluminio para sistemas solares?
Un plano de extrusión preparado para producción debe comunicar la información necesaria tanto para la revisión de ingeniería como para la fabricación.
| Requisito del plano | Objetivo |
|---|---|
| Geometría de la sección transversal | Define el perfil de extrusión |
| Dimensiones críticas | Controla las interfaces funcionales |
| Tolerancias | Define la variación dimensional aceptable |
| Aleación y temple | Define la condición del material |
| Acabado superficial | Define la apariencia y el tratamiento |
| Longitud de corte | Define el tamaño final del componente |
| Requisitos de fabricación | Define las operaciones posteriores a la extrusión |
| Requisitos de inspección | Define las expectativas de calidad |
Un plano 2D de la sección puede ser suficiente para muchas solicitudes de cotización de extrusión. Un modelo CAD 3D puede aportar información adicional para conjuntos complejos y operaciones de fabricación secundaria.
Errores comunes al diseñar extrusiones de aluminio para sistemas solares
Diseñar únicamente según las dimensiones exteriores
Las dimensiones exteriores no determinan por sí solas el rendimiento estructural. También deben considerarse el espesor de pared, la geometría interna, la aleación, el temple y la dirección de carga.
Reducir el peso antes de evaluar la rigidez
Reducir material sin analizar la sección puede aumentar la deflexión y generar la necesidad de incorporar apoyos adicionales.
Ignorar las cargas de conexión
Las abrazaderas, tornillos y soportes pueden introducir fuerzas concentradas muy diferentes de las cargas distribuidas de los módulos.
Hacer todas las dimensiones excesivamente precisas
Una precisión innecesaria puede aumentar el coste de producción sin mejorar el rendimiento del sistema.
Añadir demasiadas características al perfil
Las características integradas son útiles, pero una complejidad excesiva puede aumentar el coste de la matriz y dificultar la fabricación.
Ignorar la fabricación posterior
Un perfil que parece económico antes del mecanizado puede resultar costoso después del corte, taladrado, roscado y montaje.
Diseñar sin conocer el volumen de producción anual
La economía de la matriz y la optimización del perfil pueden cambiar significativamente entre cantidades de prototipo y producción recurrente de gran volumen.
Flujo de trabajo para el diseño de extrusiones de aluminio solares
Una secuencia práctica de desarrollo puede resumirse de la siguiente manera:
- Definir la aplicación solar.
- Establecer el entorno de servicio.
- Determinar las cargas de viento, nieve y otras cargas aplicables.
- Definir la luz y la separación entre apoyos.
- Identificar los requisitos de conexión y fijación.
- Desarrollar la sección transversal preliminar.
- Evaluar el espesor de pared y la geometría estructural.
- Seleccionar la aleación y el temple.
- Revisar la fabricabilidad mediante extrusión.
- Determinar las tolerancias.
- Especificar el acabado superficial.
- Definir la longitud de corte y los requisitos de fabricación.
- Evaluar la matriz y la economía de producción.
- Validar las muestras según el plano aprobado.
- Liberar la especificación de producción.
Este flujo de trabajo conecta los requisitos de ingeniería con las condiciones reales de fabricación antes de iniciar la producción.
¿Cómo apoya BOR-USA el desarrollo de extrusiones solares personalizadas?
BOR-USA ofrece soporte para proyectos de extrusión de aluminio personalizados en los que la geometría del perfil debe desarrollarse alrededor de una aplicación industrial o de energía renovable específica.
Para proyectos de montaje solar, la evaluación técnica puede incluir la geometría del perfil, la selección de la aleación, los requisitos dimensionales, el acabado superficial, la longitud de corte y la fabricación secundaria.
- Desarrollo de extrusiones de aluminio personalizadas
- Soluciones de extrusión para energía solar y energías renovables
- Opciones de perfiles estándar y personalizados
- Múltiples requisitos de aleación y temple
- Opciones de acabado superficial
- Servicios de corte a longitud
- Fabricación secundaria
- Soporte para producción B2B y OEM
Para proyectos que requieren un perfil personalizado, los servicios de fabricación de extrusiones de aluminio de BOR-USA pueden evaluarse según la geometría requerida, el volumen de producción y las necesidades de fabricación secundaria.
¿Qué información debe enviar a un fabricante de extrusiones de aluminio?
Para obtener una cotización técnica y comercial útil, conviene proporcionar la mayor cantidad posible de la siguiente información:
- Plano 2D de la extrusión
- Modelo CAD 3D cuando esté disponible
- Preferencia de aleación y temple
- Dimensiones del perfil
- Tolerancias críticas
- Longitud de corte requerida
- Acabado superficial
- Requisitos de mecanizado
- Cantidad inicial estimada
- Volumen de producción anual
- Descripción de la aplicación
- Entorno de servicio previsto
Para un componente solar propietario, indicar el volumen anual es especialmente importante. Esto permite al fabricante evaluar con mayor precisión la inversión en la matriz y la economía del coste unitario.
Conclusión de ingeniería
La mejor extrusión de aluminio para un sistema de montaje solar no es necesariamente el perfil más ligero, más grueso o más resistente disponible. Es el perfil que cumple los requisitos estructurales, dimensionales, ambientales y de fabricación de la aplicación con el menor coste total práctico.
Por tanto, un diseño solar de extrusión exitoso conecta cinco áreas:
- Ingeniería estructural — cargas, luz, rigidez y deflexión
- Geometría del perfil — profundidad de sección, nervaduras, canales y distribución del material
- Fabricación — viabilidad de extrusión, matriz y tolerancias
- Fabricación secundaria — corte, taladrado, mecanizado y montaje
- Economía — eficiencia del material, matriz y coste total de propiedad
Cuando estas variables se evalúan conjuntamente, una extrusión de aluminio personalizada puede hacer mucho más que sustituir un perfil estándar. Puede convertirse en un componente integrado que reduzca piezas, simplifique el montaje y mejore la consistencia de producción.
Nota técnica de BOR-USA
Al desarrollar una extrusión para un sistema de montaje solar, comience por el caso de carga y los requisitos de conexión. Después, optimice la sección transversal, el espesor de pared y la distribución del material. Una vez establecidos los requisitos estructurales, revise la viabilidad de extrusión, las tolerancias, el acabado superficial, la fabricación secundaria y el volumen de producción.
Esta secuencia ayuda a evitar perfiles sobredimensionados, consumo innecesario de material y costes evitables de matrices o mecanizado.
Para analizar un proyecto de extrusión solar personalizada, contacte con BOR-USA y proporcione el plano CAD disponible, las dimensiones del perfil, los requisitos de material y el volumen de producción previsto.
Preguntas frecuentes sobre el diseño de extrusiones de aluminio para sistemas solares
¿Cómo se diseña una extrusión de aluminio para un sistema de montaje solar?
Comience definiendo la aplicación, las cargas estructurales, la luz libre, la geometría de conexión y la deflexión admisible. Después, optimice la sección transversal, el espesor de pared, la aleación, las tolerancias y los requisitos de fabricación.
¿Cuál es el factor más importante en el diseño de una extrusión de aluminio solar?
El factor más importante es la adaptación del perfil a la aplicación. Las cargas, la luz, la geometría, las conexiones, la aleación, las tolerancias y la fabricación deben evaluarse conjuntamente.
¿Qué espesor debe tener una extrusión de aluminio para sistemas solares?
No existe un espesor de pared universal. El espesor necesario depende de la geometría del perfil, las cargas, la luz, la aleación, la viabilidad de extrusión y los requisitos de conexión.
¿Puede una extrusión de aluminio personalizada reducir los costes de un sistema de montaje solar?
Sí. Un perfil personalizado puede reducir el consumo de material, los soportes, el mecanizado o las operaciones de montaje. El beneficio económico debe evaluarse mediante el coste total del componente entregado y no únicamente mediante el precio de la extrusión.
¿Es mejor el aluminio 6063 o 6061 para extrusiones solares?
Ninguna aleación es universalmente mejor. El 6063 suele seleccionarse para aplicaciones que requieren buena extrudabilidad y calidad superficial, mientras que el 6061 se considera habitualmente cuando son importantes un mayor rendimiento estructural y la facilidad de mecanizado.
¿Cómo afecta la luz entre apoyos al diseño de un riel de montaje solar?
Las luces libres más largas generalmente aumentan las exigencias de flexión y deflexión. Por ello, la geometría de la sección, la profundidad del perfil, la separación entre apoyos y la dirección de carga deben evaluarse conjuntamente.
¿Se pueden integrar canales de fijación en un perfil de aluminio solar?
Sí. Una geometría de extrusión personalizada puede incorporar canales, ranuras e interfaces de fijación que pueden reducir el número de soportes independientes y simplificar el montaje.
¿Los perfiles de aluminio para sistemas solares deben anodizarse?
El anodizado puede ser adecuado cuando se requiere una superficie duradera y una apariencia uniforme. El acabado correcto depende del entorno, los requisitos del diseño y las especificaciones del proyecto.
¿Qué planos se necesitan para una extrusión de aluminio solar personalizada?
Un plano 2D de la sección transversal suele utilizarse para definir la geometría de la extrusión. Un modelo CAD 3D puede aportar información adicional para conjuntos complejos y operaciones de fabricación secundaria.
¿Cuándo es mejor una extrusión personalizada que un perfil de aluminio estándar?
Una extrusión personalizada puede ser ventajosa cuando el volumen de producción recurrente, la geometría propietaria, la optimización del material o las funciones integradas de montaje justifican la inversión en una matriz personalizada.
Bor Aluminum – Content Producer
